电液振动台是所有振动设备类型当中用的比较少的一类,所以很多人都不了解它的工作原理,今天也简单的对这个类型的振动设备工作原理进行一下普及.

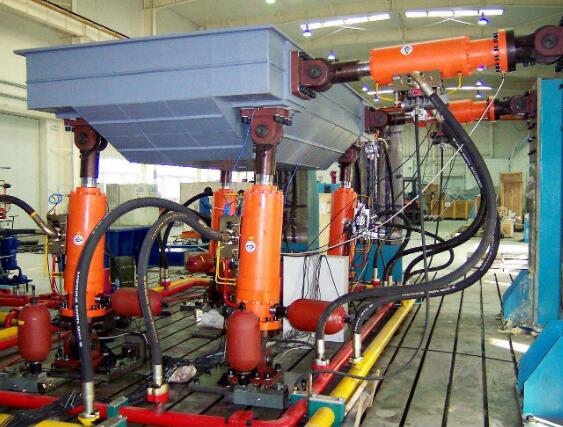

这种振动台主要由作动器、伺服阀、液压源和控制装置四个部分组成.相比起其他类型的振动设备,结构较复杂,制造的精度要求高,所需的液压系统成本高,对基础要求较严.它是一种闭环式振动试验设备,可获得中低频大位移、大推力的振动,它zui大的推力可达到10 7N,最大振幅可达到2.5m,台面无磁场,结构牢固,抗横向载荷好,特别适用于大负荷、大激振力的场合使用.缺点和机械振动设备一样失真度较大,上限工作频率较低.

新型的电液振动台采用具有双自由度的2D高频激振阀作为电液激振器,它的驱动装置采用大功率、大扭矩的液压马达,振动试验过程中振幅由于压力饱和而不再增大,同时工作频率越大,振动波形越不容易出现饱和现象.
